Redukční ventily jsou klíčovou součástí každého svařovacího zařízení. Jejich úkolem je snížit vysoký tlak plynu z tlakové láhve na hodnotu potřebnou pro konkrétní svařovací proces. Správné nastavení tlaku je zásadní pro dosažení kvalitního a bezpečného svaru. Pravidelná kalibrace a údržba redukčních ventilů zajišťuje jejich spolehlivý chod a prodlužuje jejich životnost.
Princip fungování redukčního ventilu

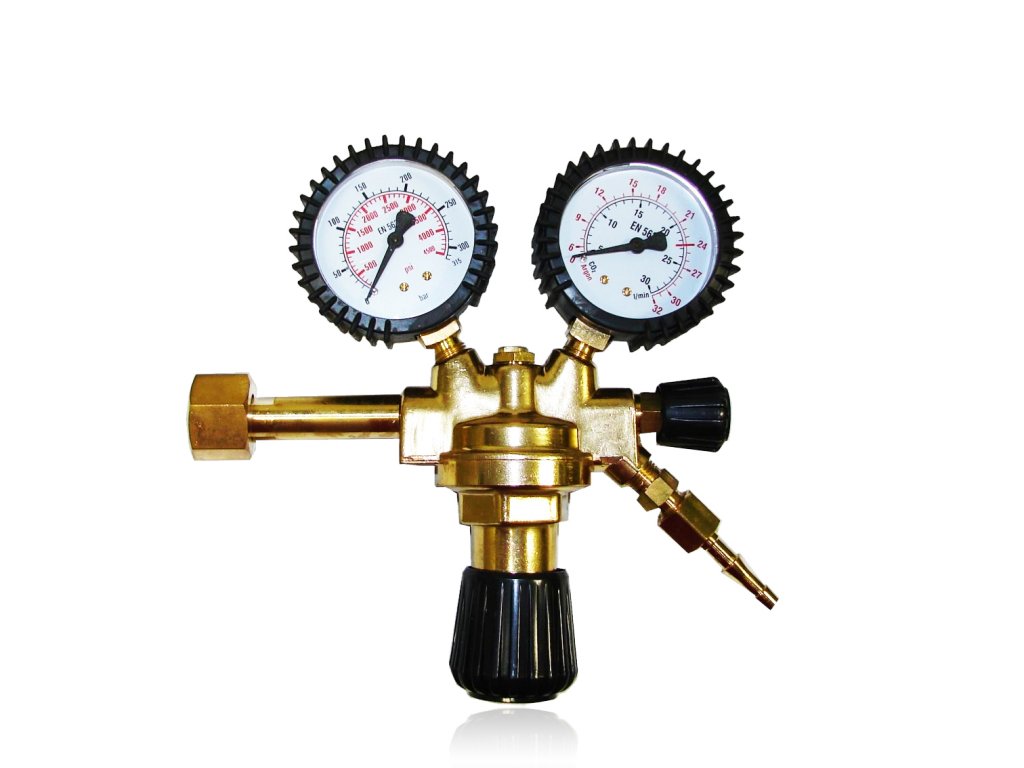

Ventil se skládá z několika hlavních částí: vstupní a výstupní manometr, regulační šroub, membrána, sedlo ventilu a pružina. Regulačním šroubem nastavujeme požadovaný výstupní tlak. Membrána reaguje na výstupní tlak a pohybuje se podle potřeby, aby otevírala nebo zavírala ventil, čímž se udržuje stabilní výstupní tlak. Pružina zajišťuje návrat membrány do výchozí polohy.
Důvody pro kalibraci a údržbu
- Ztráta přesnosti: Vlivem používání a změn okolní teploty může dojít ke ztrátě přesnosti měření tlaku.
- Opotřebení: Mechanické části ventilu se časem opotřebují, což může ovlivnit jeho funkci.
- Nečistoty: Nečistoty v plynu mohou zanášet ventil a způsobit jeho poruchu.
- Bezpečnost: Nesprávně fungující ventil může způsobit únik plynu, což představuje bezpečnostní riziko.
Kalibrace a údržba v souladu s normami
Na redukční ventily se vztahuje řada norem, které specifikují jejich konstrukci, výkon, zkoušky a označování. Mezi nejvýznamnější patří:
- EN ISO 2503: Tato norma specifikuje požadavky na redukční ventily pro plyny a stanoví jejich výkonnostní charakteristiky a zkoušky.
- ISO 5171: Norma se zaměřuje na bezpečnost a přesnost měřicích přístrojů pro tlakové systémy.
- Národní normy: Každá země může mít své vlastní národní normy, které doplňují nebo upřesňují mezinárodní normy.
Kalibrace podle norem
Kalibrace redukčních ventilů musí být prováděna v souladu s platnými normami a metodami. Kalibrační laboratoře musí být akreditovány podle příslušných norem (např. ISO/IEC 17025) a používat kalibrační zařízení, která jsou pravidelně kalibrována proti národním nebo mezinárodním etalonům.
Frekvence kalibrace
Frekvence kalibrace závisí na několika faktorech, jako je:
- Intenzita používání ventilu
- Provozní podmínky (teplota, vlhkost, vibrace)
- Typ plynu
- Požadavky zákazníka nebo průmyslového odvětví
Obecně se doporučuje kalibrovat redukční ventily nejméně jednou ročně nebo podle doporučení výrobce, často po každých 500 hodinách provozu.
Postup kalibrace
- Bezpečnost na prvním místě: Před zahájením jakýchkoli prací vypněte přívod plynu a zajistěte dostatečné větrání pracoviště.
- Příprava: Připravte si potřebné nástroje a vybavení, jako je kalibrační zařízení, klíč na seřízení a čistící prostředky.
- Kontrola těsnosti: Před kalibrací zkontrolujte, zda nedochází k úniku plynu na všech spojích.
- Kalibrace:
- Pomocí kalibračního zařízení porovnejte skutečný výstupní tlak s nastavenou hodnotou.
- Pokud je odchylka příliš velká, seřiďte ventil pomocí regulačního šroubu. Postupujte opatrně a provádějte malé úpravy.
- Po každé úpravě nechte systém chvíli ustálit a znovu zkontrolujte tlak.
- Dokumentace: Zaznamenejte si všechny naměřené hodnoty, datum kalibrace a provedené úpravy. Tento záznam je důležitý pro budoucí kontroly a porovnání.
Údržba redukčních ventilů
- Čištění: Pravidelně čistěte ventil od nečistot pomocí stlačeného vzduchu nebo měkkého kartáčku. Dbejte na to, abyste nepoškodili žádné těsnění ani drobné součástky.
- Mazání: Mazání používejte pouze tehdy, pokud je to doporučeno výrobcem a pouze s vhodným mazivem. Nevhodné mazivo může způsobit zanášení ventilu.
- Kontrola těsnosti: Pravidelně kontrolujte těsnost všech spojů na ventilu pomocí mýdlové vody nebo profesionálního detektoru úniků.
- Výměna opotřebovaných dílů: Pokud zjistíte jakékoliv poškození nebo opotřebení, vyměňte příslušné díly za nové.
Běžné problémy a jejich řešení
- Nestabilní výstupní tlak: Může být způsoben znečištěním ventilu, poškozením membrány nebo nesprávným nastavením. Řešení: Vyčistěte ventil, zkontrolujte membránu a znovu nakalibrujte.
- Únik plynu: Únik plynu může být způsoben poškozeným těsněním, prasklinou v tělese ventilu nebo špatně dotaženým připojením. Řešení: Vyměňte poškozené těsnění, opravte prasklinu nebo dotáhněte spoje.
- Ventil se neotevře nebo nezavře: Problém může být způsoben znečištěním, poškozením membrány nebo zablokováním sedla ventilu. Řešení: Vyčistěte ventil, zkontrolujte membránu a případně vyměňte poškozené díly.
- Ventil hlučí: Hluk může být způsoben vibracemi, kavitačními jevy nebo poškozením vnitřních částí. Řešení: Zkontrolujte upevnění ventilu, zkontrolujte tlak na vstupu a případně vyměňte poškozené díly.
Preventivní opatření
Kvalitní instalace a údržba jsou klíčové faktory pro zajištění dlouhé životnosti redukčního ventilu. Správná instalace ventilu dle pokynů výrobce přispívá nejen k jeho bezchybnému fungování, ale také minimalizuje riziko předčasného opotřebení či poškození. Kromě pečlivé instalace je nutné pravidelně kontrolovat stav ventilu a provádět odpovídající údržbu, která zahrnuje kontrolu těsnosti, čištění a případnou výměnu opotřebených dílů.
Doporučuje se také instalovat filtry před ventil, které zachycují nečistoty a brání jejich vniknutí do systému. Tento krok přispívá k udržení ventilu v dobrém stavu a zabraňuje zhoršení jeho výkonu vlivem znečištění. Kromě toho je důležité chránit ventil před vnějšími vlivy, jako je mechanické poškození, extrémní teploty a vlhkost, které mohou negativně ovlivnit jeho funkci i životnost
Důležité upozornění: Pokud si nejste jisti, jak provést kalibraci nebo údržbu, svěřte tyto práce odborníkovi. Nesprávná manipulace s ventilem může vést k úniku plynu a ohrožení bezpečnosti.
